HD404-1UTP高清共享主机

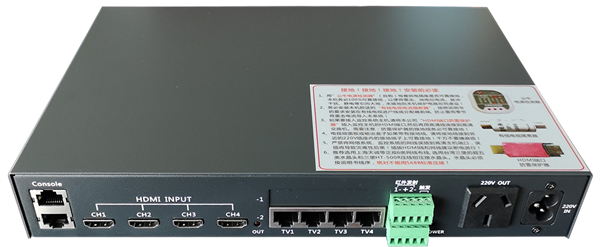

一、实物图片

二、产品配置及外观

（一）、主机及附件

1、主机

2、主机附件：

3孔梅花电源线1根，红外发射头4个及固定用扎带或松紧带（根据批次不同红外发射可能配4条红外发射线）、遥控器复制线1条、说明书等。

（二）、输出端套件及遥控器

每台电视机必须配置1套输出套件和1个遥控器，由于本机只支持4台电视机，原则上每台主机只能选购4套输出套件和4个遥控器。

1、输出套件—含输出面板、数码接收头及两者之间的6芯连接线、USB供电线。

2、学习型遥控器—本机选配的遥控器是YK系列学习型遥控器，请注意型号！

三、产品功能、特点及技术参数

（一）、产品功能特点

1、4路HDMI 高清信号输入, 经过矩阵交换后分别用1根网线传输到4台电视机，轻松实现高清机顶盒、IPTV、卫星电视、高清播放机、监控主机等设备的共享或独享。

2、采用新一代高清传输技术，1根6类非屏蔽网线可传输1080P高清信号长达60-70米，1080i信号传输70-80米。1根超5类非屏蔽网线可传输1080P高清信号长达30-40米，1080i信号传输50-60米。（传输距离与网线质量、播放器的输出信号强度、电视机接收信号的能力有关！一般而言国产电视机接收能力较强）

3、支持38K/56K全兼容双4路红外矩阵遥控，可通过设置软件自由设定每路信号源的发射频率（支持211T+卫星接收机等56K设备的红外遥控），悬浮式红外发射头采用全新固定方式，便于调整红外发射头最佳位置，红外遥控更加灵敏可靠。

4、配合USB红外接收器可解决蓝牙机顶盒的遥控，无需进行复杂的蓝牙配对, 任意房间均可对接入的蓝牙机顶盒自由遥控，甚至比机顶盒原配的蓝牙遥控器更加可靠稳定！

5、电视端采用专利设计的数码显示接收头，影音功能是否打开、选择的设备号、处于共享或独享的状态以及是否有权选择设备等一目了然！配合学习型遥控器的标签，优秀的人机界面和傻瓜式的操作更人性化和便捷！

6、全新YK系列学习型遥控器支持多达9种设备（8路接入设备、1路电视机、1路内置固定设备）的学习（完美支持DM500、211T+、小米盒子等）。遥控器附赠设备名称标签，可方便的标识接入设备的名称,用户无需记忆8种设备的位置名称。遥控器具备复制功能，只需学好1个遥控器，其他遥控器复制即可，大幅提高安装效率。

7、支持1路IO自动触发事件，当有人按门铃、防盗报警主机报警，都可以实时显示来访的客人或监控画面，延时结束后自动返回触发前状态。

8、除了可以直接在电视机上看到访客外，还支持用遥控器打开门锁，方便到家！

9、主机具备智能电源管理及自动休眠功能，无需另外配置电源管理模块，即可让接入设备随“影音开关”自动通断电，节能降耗，有效避免机顶盒、卫星接收机等长期工作死机。当所有电视关机后, 系统自动进入休眠状态, 功耗极低, 可大幅延长系统寿命。

10、可设置每台电视定时观看的时间，轻松管理小孩看电视的时间等，默认的20小时定时关机功能，可防止系统长期处于工作状态，确保主机和机顶盒都有休眠重启的时机！

11、可通过华为思科等标准Console线连接电脑后，方便的设置每台电视机的观看权限和默认开机设备、每路信号源的红外频率、是否定时关机及时间、自动触发的时间、允许开锁的房间等功能，合理的设置后可以更贴合每个用户的使用要求。

12、提供232控制协 议，用户可通过Console转串口控制线连接中控主机对本机进行控制。

（二）、技术参数

★主    机：1U高度小巧机箱，随意放置于普通机柜或视听柜、鞋柜等。

 尺    寸：宽282×深187×高44 mm   净重：1.5KG

★输入接口：4路HDMI Type A接口  输出接口：4个RJ45网线接口分别对应4台电视

★高清支持：1080P/1080i/720P及3D，HDCP、Deep Color、Dolby、DTS及源码传输

★输出面板：86型聚碳酸酯PC面板    数码接收头：半透明PC，尺寸：48×17×12 mm

★传输线缆：1根6类非屏蔽网线（超五类非屏蔽网线传输比6类短20米左右）。

★控制接口：华为思科RJ45-Console控制接口，串口232协议。

★电源参数：AC 220V输入          满载最大功耗：15W          待机功耗：3W

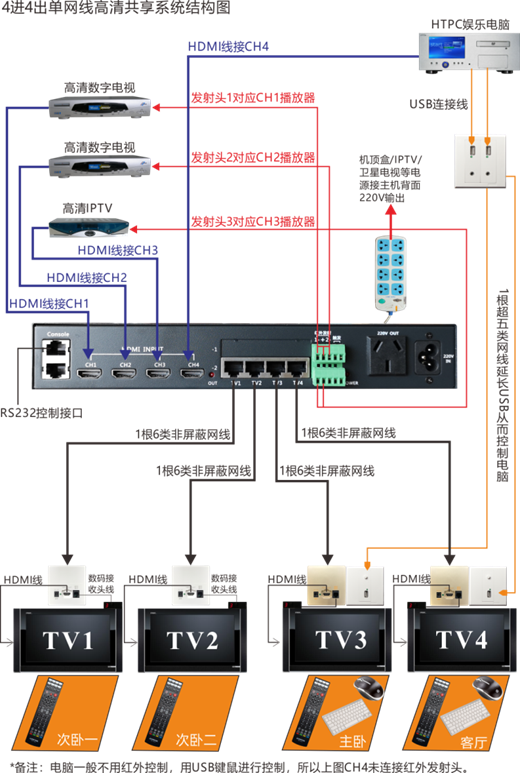

四、系统结构图

连接结构说明：

1、左图为连接结构示意图，主机端请根据实际情况用专门的机柜分隔放置设备并连接。

2、交换机电视端输出面板并非安装在电视机上方，实际是安装在电视机背面隐蔽了。

3、操作电脑的客厅和主卧，USB面板和交换机输出面板并非安装在一起，USB面板的安装位置一般是在卧室的床头柜上方或客厅的沙发旁。
